概述
　　Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、閥閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，超減壓穩壓作用。
　　適用范圍
　　當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

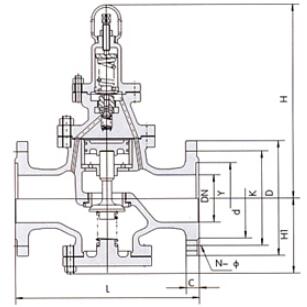

　　結構示意圖
　　主要技術參數和性能指標

公稱壓力（MPa）	1.6	2.5	4		6.4		10		16
殼化試驗壓力（MPa）	2.4	3.75	6		9.6		15		24
密封試驗壓力（MPa）	1.6	2.5	4		6.4		10		16
最高進口壓力（MPa）	1.6	2.5	4		6.4		10		16
出口壓力范圍（MPa）	1.0-1.0	0.1-1.6	0.1-2.5		0.5-3.5		0.5-35		0.5-45
壓力特性偏差（MPa）△P2P	GB12246-1989
流量特性偏差（MPa）△P2G	GB12246-1989
最小壓差（MPa）	0.15	0.15	0.2	0.4		0.8		1
滲漏量	GB12245-1989

　　*.殼體試驗不包括膜片、頂蓋。
　　流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

　　主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2Cr13
缸套	2Cr13/銅合金
活塞	合金鑄鐵
導閥座 導閥桿	2Cr13
主閥彈簧	1Cr18Ni9Ti
導閥主彈簧	50CrVA
調節彈簧	60Si12Mn

　　外形尺寸(PN1.6-4.0)單位：mm

公稱通徑	外 形 尺 寸
DN	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	295	90
20	160	180	330	98
25	180	200	330	110
32	200	220	330	110
40	220	240	345	125
50	250	270	345	125
65	280	300	350	130
80	310	330	385	160
100	350	380	385	170
125	400	450	400	200
150	450	500	415	210
200	500	550	475	240
250	650		525	290
300	800		580	335
350	850		620	375
400	900		660	405
450	900		730	455
500	950		750	465

　　先導活塞式蒸汽減壓閥連接形式
　　法蘭式：RF MF RJ
　　執行標準：JB79 GB9113 ANSI B16.5
