產品用途
　　
　　平板閘閥是為滿足原油、天然氣的長線輸送服務而設計的。符合API 6D規范要求，具有雙向阻塞及泄放功能，可用于雙向流體關閉。我們提供兩個主要系列：軟密封單平閘板系列和硬密封雙平閘板系列，工作溫度可達500℃。
　　
　　產品特點
　　
　　1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
　　
　　2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
　　
　　3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
　　
　　4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
　　
　　5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
　　
　　6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
　　
　　執行標準
　　設計與制造：JB/T5298　API6D
　　法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
　　壓力溫度：ANSIB16.34
　　結構長度：JB/T 5298　ANSIB16.10
　　對焊連接尺寸：GB/T12224　ANSIB16.25
　　檢驗與試驗：JB/T9092　API6D
　　
　　產品型號
　　Z43W/F-16C
　　Z43W/F-25
　　Z43W/F-40
　　Z43W/F-64
　　Z43W/F-100
　　
　　產品性能規范

平板閘閥主要性能規范
公稱壓力（Mpa）	實驗壓力			工作溫度（℃）
	強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
1.6	2.4	1.76	0.6	350
2.5	3.75	3.75	0.6
4	6	4.4	0.6
6.4	9.6	7.04	0.6
10	15	11	0.6

　　
　　平板閘閥主要性能規范
　　
　　主要零件材質

平板閘閥主要零件材質
零件名稱	材質
閥體/閥蓋	WCB
閘板	WCB
閥桿	13Cr
填料	柔性石墨
墊片	304L+石墨
壓蓋	WCB
填料壓環	WCB

　　
　　主要外形連接尺寸

平板閘閥主要尺寸
ANSI 150Lb
NPS	2	2月21日	3	4	6	8	10	12	14	16	18	20	24
L	178	190	203	229	267	292	330	356	381	406	432	457	508
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
GB 1.6Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
H	120	150	180	220	345	420	495	600	640	720	798	875	1170
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
GB 2.5Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	178	190	203	229	267	292	330	356	381	406	432	457	508
H	120	150	180	220	345	420	495	600	640	720	800	875	1170
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
ANSI 300Lb GB4.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	216	241	283	305	403	419	457	502	762	838	914	991	1143
H	120	150	180	220	345	420	495	600	640	720	800	875	1170
D0	250	300	300	350	350	350	450	500	600	650	700	800	1000
ANSI 600Lb　GB 6.4Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
D0	250	300	300	350	350	400	500	600	650	700	800	1000	-
ANSI 900Lb GB 10.0Mpa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	292	330	356	432	559	660	787	838	889	991	1092	1194	1397
H	135	165	195	240	380	460	545	660	705	790	880	965	1285
H1	500	560	630	735	955	1150	1440	1545	1815	1965	-	-	-
D0	300	350	350	400	500	600	650	700	800	1000	-	-	-

　　

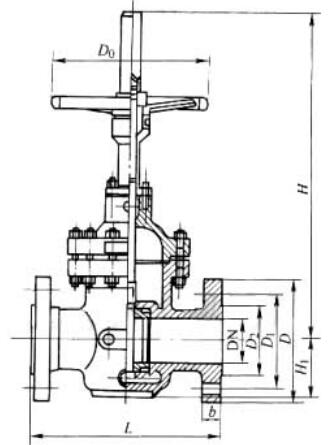

　　結構圖片
